Определение контуров штриховки в сложных чертежах

Понятие

Процедура

Краткий справочник

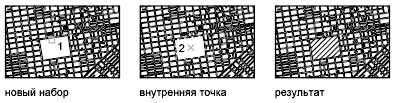

Задание набора контуров в сложном чертеже

1. Выберите пункт меню "Рисование""Штриховка".В командной строке введите "кштрих".
2. В диалоговом окне "Штриховка и градиент" в области "Дополнительно" в списке "Набор контуров" выберите "Создать".
3. На запрос "Выберите объекты" укажите два противоположных угла для задания области, содержащей объекты, определяющие набор контуров, и нажмите ENTER.

   При выборе секущей рамкой путем перетаскивания курсора справа налево выбираются все объекты, полностью или частично входящие в заданную область.

4. В диалоговом окне "Штриховка и градиент" выберите "Добавить контур". При необходимости введите у, чтобы выбрать опцию "Указать внутреннюю точку".
5. Укажите внутреннюю точку.
6. Нажмите "ОК" для нанесения штриховки.



 Панель:Рисование

 Ввод команды:ШТРИХОВКА
