Применение ручек объекта-сечения

Понятие

Краткий справочник

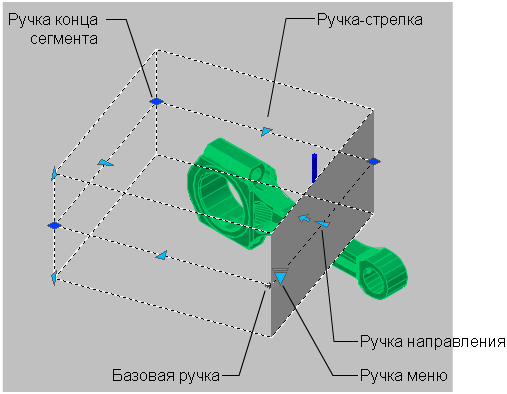

При выборе объекта-сечения отображаются различные типы ручек, выполняющих разные функции. Существуют следующие ручки:

• Базовая ручка. Выполняет функцию ручки базовой точки объекта-сечения для перемещения, масштабирования и поворота объекта-сечения. Она всегда находится рядом с ручкой "Меню".
• Ручка "Меню". Отображает меню режимов объекта-сечения.
• Ручка "Направление". Показывает направление, относительно которого строятся 2D сечения и в котором просматриваются псевдоразрезы. Для изменения направления секущей плоскости на противоположное нажмите кнопку мыши на ручке "Направление".
• Ручка "Стрелка". Перемещает сегменты секущей линии в перпендикулярном им направлении. Во время перемещения сегментов их длина изменяется, но угол между смежными сегментами сохраняется.
• Ручка "Вторая". Вращает объект-сечение вокруг базовой ручки.
• Ручки концов сегмента. Действуют аналогично ручкам полилинии, но не могут быть перемещены так, чтобы сегменты пересекались. Ручки концов сегментов отображаются в конечных точках сегментов с изломами.
  ПримечаниеНевозможно выбрать несколько ручек объекта-сечения одновременно.
