Создание 2D и 3D сечений (Понятие)

Руководство пользователя AutoCAD 2008 > Работа с 3D моделями > Построение сечений и 2D чертежей из 3D моделей >

Создание 2D и 3D сечений

Понятие

Процедура

Краткий справочник

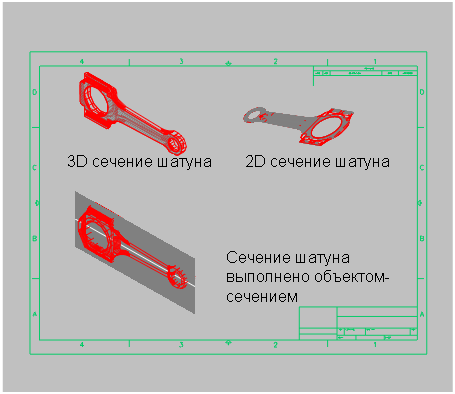

Предусмотрена возможность создания представления области поперечного сечения в виде 2D или 3D блока в месте пересечения 3D модели объектом-сечением.

Тип создаваемого блока задаётся в диалоговом окне "Создание сечения/уровня". Если в проекте требуется построение 2D чертежей уровней или 2D поперечных сечений, в режиме "2D сечение / уровень" создаётся точное представление блока, готовое для нанесения размеров. Если создаётся презентация и требуется опубликовать или тонировать срез 3D модели, используется режим "3D сечение".

При создании сечений нужно учитывать некоторые дополнительные обстоятельства.

Как 2D, так и 3D сечения могут быть вставлены в чертёж в виде неименованного блока или сохранены во внешнем файле в виде "пблока". Созданные сечения строятся в виде блоков, которые можно переименовывать и редактировать командой БЛОКРЕД.
Перед вставкой блоков в чертёж их можно поворачивать и изменять их масштаб. Предусмотрено также изменение базовой точки вставки.
Для создания сечений могут использоваться 3D объекты, вставленные в чертёж в виде внешних ссылок и блоков.
2D сечения строятся с помощью 2D отрезков, дуг, окружностей, эллипсов, сплайнов и образцов штриховки.
3D сечения строятся с помощью 3D тел и поверхностей, но для контуров профилей и образцов штриховки используются 2D отрезки.
Управление свойствами отображения блоков 2D сечений/уровней и блоков 3D сечений осуществляется в диалоговом окне "Параметры сечения".
