Нанесение штриховки, не имеющей контура

Понятие

Процедура

Краткий справочник

Существует несколько способов нанесения штриховки, не имеющей контура.

• Штриховку можно нанести с помощью команды ШТРИХ, а затем стереть все или некоторые объекты контура.
• Штриховку можно нанести с помощью команды ШТРИХ, убедившись, что объекты контура не находятся на том же слое, что и штриховка. Затем нужно отключить или заморозить слой, на котором находятся объекты контура. Это единственный способ, поддерживающий ассоциативность штриховки.
• Можно обрезать существующую штриховку объектами, созданными в качестве контура обрезки. После обрезки штриховки необходимо стереть эти объекты.
• В командной строке можно задать контур штриховки, указав точки контура с помощью параметра построения -ШТРИХ.

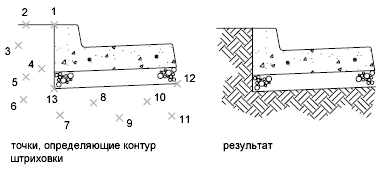

Например, может понадобиться показать, что значительная область чертежа заполняется образцом путем заполнения всего лишь маленькой части этой области, как это показано на следующем рисунке.

Имеется возможность сохранения контура после нанесения штриховки; здесь контур не сохранен.
