Коротко о растровых изображениях

Понятие

Краткий справочник

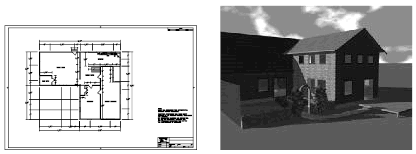

Растровые изображения представляют собой прямоугольную сетку мелких квадратиков или точек, называемых пикселами. Рассмотрим, например, фотографию дома: она составлена из множества разноцветных пикселов, которые, будучи взятыми вместе, передают его внешний вид. Пикселы растрового изображения образуют сетку.

Растровые изображения, как и многие другие объекты чертежа, можно копировать, перемещать или подрезать. Изображение можно редактировать с помощью ручек, изменять его контрастность, подрезать прямоугольными и многоугольными контурами; кроме того, изображение само может быть использовано в качестве кромок для обрезки.

Форматы файлов изображений, поддерживаемые программой, включают большинство распространенных форматов, используемых в основных областях применения приложений для работы с изображениями: компьютерная графика, обработка документов, проектирование, картография и географические информационные системы (GIS). По глубине палитры картинки могут быть монохромными, 8-битовыми в уровнях серого, а также 8- и 24-битовыми цветными. Изображения с глубиной цветности 16-бит не поддерживаются, начиная с AutoCAD 2008.

В некоторых растровых форматах существует понятие прозрачных пикселов. При включении режима прозрачности изображения программа распознает прозрачные пикселы и позволяет просматривать сквозь них графические объекты в области рисования. (В монохромных изображениях фоновые пикселы считаются прозрачными.) Прозрачные изображения могут быть черно-белыми или цветными.
