Построение объектов-сечений

На уровень вверх ..

Построение объектов-сечений



Руководство пользователя AutoCAD 2008  > Работа с 3D моделями > Построение сечений и 2D чертежей из 3D моделей > Работа с объектами-сечениями > Построение объектов-сечений >

Построение объектов-сечений

Понятие

Процедура

Краткий справочник

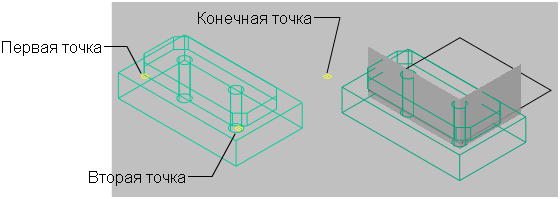

Создание объекта-сечения с использованием сегментов с изломами

1. Выберите меню РисованиеМоделированиеСекущая плоскость.В командной строке введите команду "секплоскость".
2. Введите d ("Вычерчивание сечения").
3. Укажите начальную точку объекта-сечения.
4. Укажите вторую точку для построения первого сегмента с изломом.

   От этой точки невозможно построить пересекающиеся сегменты.

5. Продолжайте задание конечных точек сегментов, затем нажмите клавишу ENTER.
6. Задайте точку в направлении секущего разреза.

Создаётся объект-сечение с несколькими сегментами, имеющими состояние "Контур сечения". Функция псевдоразреза отключёна.
