Построение объектов-сечений



Руководство пользователя AutoCAD 2008  > Работа с 3D моделями > Построение сечений и 2D чертежей из 3D моделей > Работа с объектами-сечениями > Построение объектов-сечений >

Построение объектов-сечений

Понятие

Процедура

Краткий справочник

Создание объекта-сечения с помощью выбора грани

1. Выберите меню РисованиеМоделированиеСекущая плоскость.В командной строке введите команду "секплоскость".

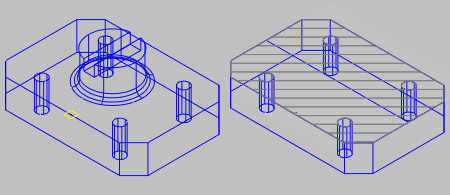

2. Нажмите кнопку мыши для выбора грани на модели.

   На плоскости выбранной грани создаётся объект-сечение.

3. Нажмите на секущей линии для отображения её ручек.
4. Выберите ручку для перемещения секущей плоскости через 3D объект.

   Построенный объект-сечение имеет состояние "Секущая плоскость". Функция псевдоразреза включена.
