Редактирование ребер на 3D телах

Понятие

Процедура

Краткий справочник

Для копирования ребра тела

1. Выберите меню РедактированиеРедактирование телаКопировать грани.В командной строке введите команду "редтел".

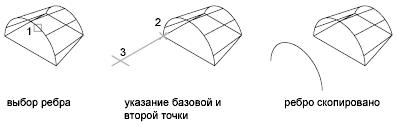

2. Выберите ребро для копирования (1).
3. Выберите дополнительные ребра или нажмите ENTER.
4. Укажите базовую точку перемещения (2).
5. Укажите вторую точку перемещения (3).
6. Нажмите ENTER для выполнения команды.



 Панель:Редактирование тел

 Ввод команды:РЕДТЕЛ
