Поворот объектов

Понятие

Процедура

Краткий справочник

Для поворота 3D объекта вокруг оси

1. Выберите меню Редактирование3D операции3D поворот.

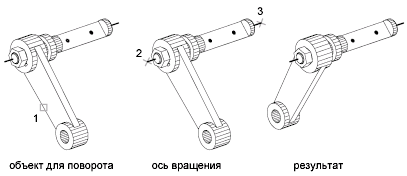

2. Выберите поворачиваемый объект (1).
3. Укажите начальную и конечную точки оси вращения (2, 3).

   Положительным направлением оси считается направление от начальной точки к конечной; поворот подчиняется правилу правой руки (см. раздел Понятие о пользовательской системе координат в 3D).

4. Задать угол поворота.



 Ввод команды:ПОВЕРНУТЬ3D
