Построение сплайнов

Понятие

Процедура

Краткий справочник

Для построения сплайна путем задания определяющих точек

1. Выберите меню РисованиеСплайн.В командной строке введите команду "сплайн".

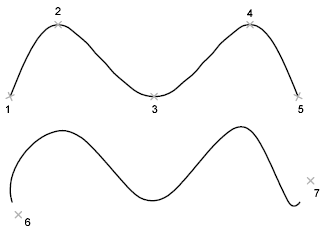

2. Укажите начальную точку сплайна (1).
3. Укажите определяющие точки сплайна (2-5); затем нажмите ENTER.
4. Задайте направления касательных в начальной и конечной точках (6, 7).

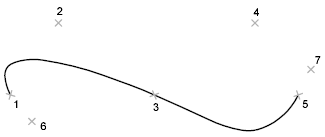

На следующем чертеже показан сплайн с теми же определяющими точками, но с разными направлениями касательных в первой и последней точках.

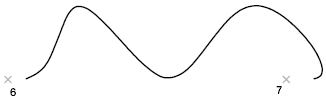

Следующий сплайн построен по тем же определяющим точкам, но с большим допуском и другими направлениями касательных.

 Панель:Рисование

 Ввод команды:СПЛАЙН
